GÓRNICTWO
URZĄDZENIA Z CERTYFIKATEM ATEX

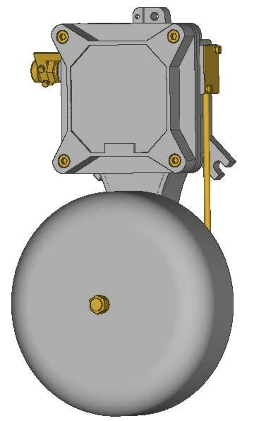

Dzwon jednouderzeniowy KBA-013
Dzwony jednouderzeniowe przeznaczone są do nadawania sygnałów akustycznych ostrzegawczych w pomieszczeniach zagrożonych wybuchem, w miejscach narażonych na uszkodzenia mechaniczne lub niezabezpieczonych przed wpływami atmosferycznymi.
Odmiany dzwonów jednouderzeniowych typu KBA-013.. posiadają zasilanie tylko niskonapięciowe o napięciu do 230V; 50 Hz lub do 220V DC.
Dane techniczne:
Napięcie zasilania: od 12V do 220V DC
od 12V do 230V AC
Prąd: od 0,10A do 1,05A DC
od 0,20A do 1,50A AC
Poziom głośności: > 90 dB
Stopień ochrony: IP54
Zaciski do przyłączenia przewodów: d2,5 mm2
Temperatura otoczenia: -20°C do +40°C
Wilgotność względna: do 95%
Pozycja pracy: pionowa czaszą w dół
Zakres średnic wprowadzanego kabla: patrz Tablica 1
Masa: ~ 22kgDane techniczne:
Napięcie zasilania: od 12V do 220V DC
od 12V do 230V AC
Prąd: od 0,10A do 1,05A DC
od 0,20A do 1,50A AC
Poziom głośności: > 90 dB
Stopień ochrony: IP54
Zaciski do przyłączenia przewodów: d2,5 mm2
Temperatura otoczenia: -20°C do +40°C
Wilgotność względna: do 95%
Pozycja pracy: pionowa czaszą w dół
Zakres średnic wprowadzanego kabla: patrz Tablica 1
Masa: ~ 22kg
Dzwonki grzechotkowe KBC – 02
Dzwonki grzechotkowe przeznaczone są do nadawania sygnałów akustycznych ostrzegawczych w pomieszczeniach zagrożonych wybuchem, miejscach narażonych na uszkodzenia mechaniczne lub niezabezpieczonych przed wpływami atmosferycznymi.
Odmiany dzwonków grzechotkowych typu KBC-022… i KBC-023… mogą być zasilanie napięciem do 240V;50 Hz lub 220V DC
Dane techniczne:
Napięcie zasilania: od 12V do 220V DC
od 12V do 240V AC
Prąd: od 0,05 do 0,9 A DC
od 0,08 do 1,1A AC
Poziom głośności: > 90 dB
Stopień ochrony: IP55
Zaciski do przyłączenia przewodów: do 2,5 mm2
Temperatura otoczenia: -20°C do +40°C
Wilgotność względna: do 95%
Zakres średnic wprowadzanego kabla: patrz tablica 1
Masa dzwonka:
KBC-022… 6,5 kg
KBC-023… 7 kg

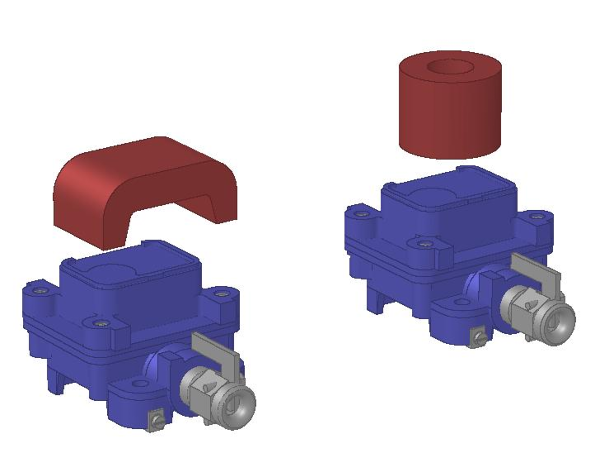

Łączniki magnetyczne KFM – 02,
Łączniki magnetyczne typu KFM-02 przeznaczone są do pracy w obwodach sygnalizacyjnych i teletechnicznych, jak również do automatyzacji procesów produkcyjnych. Odmiany łączników magnetycznych typu KFM-023.. i KFM-024.. przeznaczone są do łączenia obwodów elektrycznych: tylko niskonapięciowych o napięciu do 230V;50Hz; 110V DC lub tylko iskrobezpiecznych poziomu ia lub ib natomiast łączniki magnetyczne typu KFM-022.. przeznaczone są do łączenia obwodów elektrycznych tylko niskonapięciowych o napięciu do 230V; 50Hz lub 110V DC.
Dane techniczne:
Napięcie pracy:
Obwody iskrobezpieczne – 90V (wartość szczytowa) – dla łączników
KFM-023.. i KFM-024..
Obwody nieiskrobezpieczne – 230; 50Hz, 110V DC – dla łączników KFM-022..,
KFM-023.., KFM-024..
Obciążalność styków kontaktronów (dla wszystkich wykonań): 0,5A÷3A (w zależności od
odmiany )
Zaciski do przyłączania przewodów (dla wszystkich wykonań): do 2,5 mm2
Pojemność (dla wszystkich wykonań): Ci – pomijalna
Indukcyjność (dla wszystkich wykonań): Li – pomijalna
Temperatura otoczenia (dla wszystkich wykonań): -20°C do +40°C
Wilgotność względna (dla wszystkich wykonań): do 95%
Pozycja pracy (dla wszystkich wykonań): dowolna
Stopień ochrony (dla wszystkich wykonań): IP65
Masa urządzenia (dla wszystkich wykonań): ok. 3 kg
Masa magnesu sterującego (dla wszystkich wykonań): ok. 1,8 kg

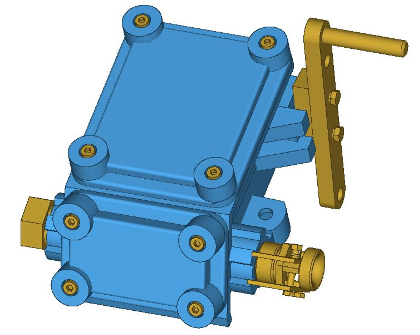

Nadajnik sygnałów KFS – 02
Odmiany nadajników sygnałów KFS-023… przeznaczone są do pracy w obwodach elektrycznych tylko niskonapięciowych o napięciu do 250V AC, DC lub tylko iskrobezpiecznych poziomu ia lub ib.
Natomiast odmiany nadajników sygnałów KFS-022… przeznaczone są do pracy w obwodach elektrycznych tylko niskonapięciowych o napięciu do 250V AC, DC.
Dane techniczne:
Napięcie pracy:
Obwody iskrobezpieczne – suma napięć powinna być mniejsza lub równa 90 V na jeden
obwód – dla nadajników KFS-023…
Obwody nieiskrobezpieczne – 250 AC; DC – dla nadajników KFS-022…, KFS-023…
Obciążalność styków (dla wszystkich wykonań): 2A DC lub 4A AC
Moc żarówki (dla nadajników – KFS-022610, KFS-022620): 15W 230V/E14
Zaciski do przyłączania przewodów (dla wszystkich wykonań): do 2,5 mm2
Pojemność (dla wszystkich wykonań): Ci – pomijalna
Indukcyjność (dla wszystkich wykonań): Li – pomijalna
Temperatura otoczenia (dla wszystkich wykonań): -20°C do +40°C
Stopień ochrony (dla wszystkich wykonań): IP54
Wilgotność względna (dla wszystkich wykonań): do 95%
Pozycja pracy (dla wszystkich wykonań): dowolna
Masa urządzenia (dla wszystkich wykonań): ok. 16 kg

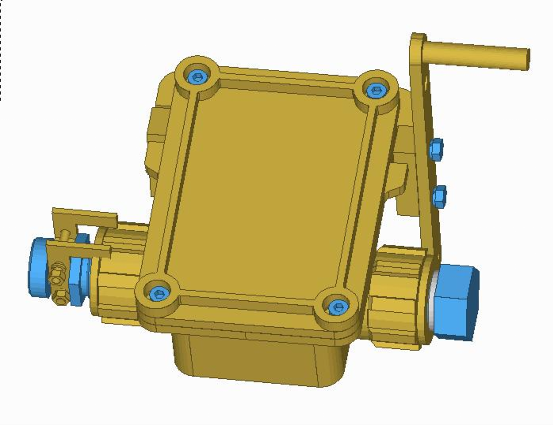

Nadajnik sygnałów KFS – 03
Odmiany nadajników sygnałów KFS-033.. przeznaczone są do pracy w obwodach elektrycznych tylko niskonapięciowych o napięciu do 250V AC, DC lub tylko iskrobezpiecznych poziomu ia lub ib. Natomiast odmiany nadajników sygnałów KFS-032.. przeznaczone są do pracy w obwodach elektrycznych tylko niskonapięciowych o napięciu do 250V AC, DC.
Dane techniczne
Napięcie pracy:
Obwody iskrobezpieczne: suma napięć powinna być mniejsza lub równa 90 V dla obwodów
na jeden łącznik – dla nadajników KFS-033
Obwody nieiskrobezpieczne: 250 AC; DC – dla nadajników KFS-032.., KFS-033..
Obciążalność styków (dla wszystkich wykonań): 1,6A DC lub 4A AC
Znamionowa częstość łączeń (dla wszystkich wykonań): 120ł/h
Zaciski do przyłączania przewodów (dla wszystkich wykonań): do 2,5 mm2
Pojemność (dla wszystkich wykonań): Ci – pomijalna
Indukcyjność (dla wszystkich wykonań): Li – pomijalna
Temperatura otoczenia (dla wszystkich wykonań): -20°C do +40°C
Stopień ochrony (dla wszystkich wykonań): IP54
Wilgotność względna (dla wszystkich wykonań): do 95%
Pozycja pracy (dla wszystkich wykonań): dowolna
Masa urządzenia (dla wszystkich wykonań): ok. 10 kg

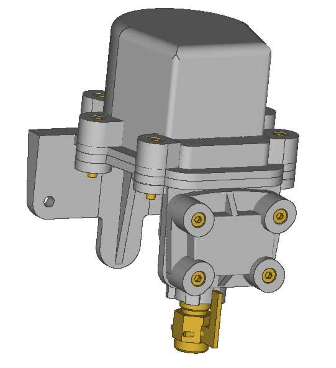

Buczki KBB – 05
Buczki elektryczne budowy ognioszczelnej typu KBB-052… przeznaczone są do pracy w obwodach sygnalizacyjnych do nadawania akustycznych sygnałów ostrzegawczych. Odmiany buczków elektrycznych KBB-052… przeznaczone są do pracy w obwodach elektrycznych niskonapięciowych o napięciu od 12V do 230V AC oraz od 12V do 220V DC
Dane techniczne:
Napięcie zasilania: od 12V do 220V DC
od 12V do 230V AC
Poziom głośności: > 90 dB
Stopień ochrony: IP55
Zaciski do przyłączenia przewodów: do 2,5 mm2
Temperatura otoczenia: -20°C do +40°C
Wilgotność względna: do 95%
Pozycja pracy: pionowa komora
przyłączeniową w dół
Zakres średnic wprowadzanego kabla: w zależności od wykonania
Masa buczka:
z tubą 16 kg
bez tuby 11 kg

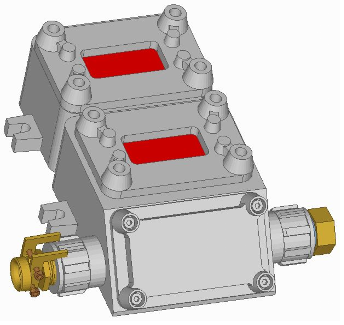

Tablice świetlne KDA – 43
Tablice świetlne typu KDA-043.. przeznaczone są do sygnalizacji optycznej w przemyśle górniczym w pomieszczeniach zagrożonych wybuchem, w miejscach narażonych na uszkodzenia mechaniczne lub niezabezpieczonych przed wpływami atmosferycznymi. Tablice świetlne stosowane są głównie w sygnalizacji szybowej.
Tablice świetlne umożliwiają sygnalizowanie:
– za pomocą kolorowych świateł,
– za pomocą wyświetlania dowolnych napisów lub znaków w różnych kolorach.
Tablice świetlne typu KDA-043.. posiadają zasilanie tylko niskonapięciowe o napięciu do 230V
Dane techniczne:
Napięcie zasilania: do 230V AC
Moc żarówki: 15 W (maksymalnie)
Rodzaj żarówki: iluminacyjna rurkowa z trzonkiem E14
(25 mm x 17 mm)
iluminacyjna kulista z trzonkiem E14
(o średnicy bańki do 45 mm)
Wielkość okienka świetlnego: 100 mm x 50 mm
Kolor filtra: biały matowy, niebieski, żółty, zielony, czerwony
Stopień ochrony: IP54
Zaciski do przyłączenia przewodów: do 2,5 mm2
Temperatura otoczenia: -20°C do +40°C
Wilgotność względna: do 95%
Pozycja pracy: pionowa
Zakres średnic wprowadzanego kabla: w zależności od wykonania
Masa: od 15 kg do 51 kg
(w zależności od ilości komór)
WYKONANIA PRZEMYSŁOWE
Dzwony jednouderzeniowe KBA - 1
Dzwony jednouderzeniowe przeznaczone są do pracy w układach sygnalizacji akustycznej opartych na nadawaniu określonej ilości pojedynczych dźwięków. Mogą być stosowane w pomieszczeniach wilgotnych i na wolnym powietrzu. Odmiany dzwonów jednouderzeniowych typu KBA-11.. mogą być zasilane prądem przemiennym o napięciu od 24V do 230V i prądem stałym od 10V do 220V.
Dane techniczne.
Napięcie zasilania: od 24V do 230V AC/ 50 Hz
od 10V do 220V DC
Tolerancja zasilania: -10 %, +10 %
Prąd znamionowy: od 0,20A do 1,50A AC/ 50Hz
od 0,05A do 0,90A DC
Poziom głośności: ≥ 85 dB
Stopień ochrony: IP65
Zaciski do przyłączenia przewodów: do 2,5 mm²
Temperatura otoczenia: -25°C do +40°C
Wilgotność względna: do 95% w temp. + 20 °C
Pozycja pracy: pionowa, czaszą w dół
Wymiary gabarytowe: 565x330x185
Masa: ok. 22 kg
Średnica wprowadzanego przewodu: 6 ÷ 12 mm
Dzwonki grzechotkowe KBC – 02
Dzwonki grzechotkowe przeznaczone są do nadawania sygnałów akustycznych. Mogą być stosowane w pomieszczeniach wilgotnych i na wolnym powietrzu. Odmiany dzwonków grzechotkowych typu KBC-21… mogą być zasilane prądem przemiennym o napięciu od 12V do 240V i prądem stałym o napięciu od 12V do 220V.
Dane techniczne.
Napięcie znamionowe zasilania: od 12V do 240V, AC/ 50 Hz
od 12V do 220V, DC
Tolerancja napięcia zasilania: – 10 %, + 10 %
Prąd znamionowy: od 0,08A do 1,1A, AC/ 50 Hz
od 0,05A do 0,88A, DC
Poziom głośności: ≥ 90 dB
Stopień ochrony: IP65
Zaciski do przyłączenia przewodów: do 2,5 mm²
Temperatura otoczenia: -25°C do +40°C
Wilgotność względna: do 95% w temp. + 20 °C
Pozycja pracy: pionowa, czaszą do góry
Wymiary gabarytowe 145x150x288
Masa dzwonka: ok. 6,5 kg
Średnica wprowadzanego przewodu 8 ÷ 12 mm
Łączniki magnetyczne KFS – 2
Łączniki magnetyczne typu KFM-21.. przeznaczone są do pracy w obwodach sygnalizacyjnych i teletechnicznych, jak również służą do automatyzacji procesów produkcyjnych, w warunkach przemysłowych w pomieszczeniach wilgotnych i na wolnym powietrzu.
Dane techniczne.
Napięcie znamionowe zasilania: 230V AC/ 50 Hz, 110V DC
Prąd znamionowy łączeniowy: (Tablica 1) 0,5A do 3A
Moc znamionowa łączeniowa: (Tablica 1) 20W do 60W
Tolerancja napięcia zasilania: -10 %, +10%
Stopień ochrony: IP65
Kategoria użytkowania: AC-12; DC-12
Zaciski do przyłączania przewodów: do 2,5 mm²
Temperatura otoczenia: -25°C do +40°C
Wilgotność względna: do 95% w temp. +20 °C
Pozycja pracy: dowolna
Wymiary gabarytowe: 165x120x85
Masa urządzenia: ok. 3 kg
Masa magnesu sterującego: ok. 1,8 kg
Średnica wprowadzanego przewodu: 6 mm ÷ 12 mm
Nadajnik sygnałów KFS – 02 i KFS – 03
Nadajniki sygnałów typu KFS-21 oraz KFS – 31 przeznaczone są do pracy w przemyśle, w pomieszczeniach wilgotnych i na wolnym powietrzu. Stosowane są w obwodach sygnalizacyjnych i teletechnicznych jako łącznik krańcowy, łącznik drogowy współpracujący z licznikiem impulsów itp. Może być przykładowo stosowany w układach zabezpieczających taśmociągi transportowe.
Nadajniki sygnałów z wychwytem przeznaczone są do współpracy z dzwonem jednouderzeniowym.
Dane techniczne KFS – 21
Napięcie pracy: 250 AC; DC
Obciążalność styków: 2A DC lub 4A AC
Moc żarówki (dla nadajników – KFS-21610, KFS-21620: 15W 230V/E14
Zaciski do przyłączania przewodów: do 2,5 mm²
Temperatura otoczenia: -20°C do +40°C
Stopień ochrony: IP65
Wilgotność względna: do 95%
Pozycja pracy: dowolna
Masa urządzenia: ok. 16 kg
Moment potrzebny do przełączenia dźwigni dla nadajników :
– astabilny bez wychwytu – ( wg tablicy 1): 5 Nm do 7 Nm
– astabilny z wychwytem – (wg tablicy 1): 7 Nm do 9 Nm
– z wychwytem stabilnym – (wg tablicy 1): 8 Nm do 12 Nm
Średnica wprowadzanego przewodu: 10 ÷ 12 mm
Dane techniczne KFS – 31
Napięcie znamionowe zasilania: 250V AC/ 50Hz; DC
Prąd znamionowy łączeniowy: 4A AC/ 50Hz lub 1,6A DC
Tolerancja napięcia zasilania: -10 %, +10 %
Stopień ochrony: IP65
Znamionowa częstość łączeń: 120ł/h
Kategoria użytkowania: AC-15; DC-13
Zaciski do przyłączania przewodów: 2,5 mm²
Temperatura otoczenia: -25°C do +40°C
Wilgotność względna: do 95 % w temp. +20°C
Pozycja pracy: dowolna
Wymiary gabarytowe: 255x265x115
Masa urządzenia: ok. 10 kg
Moment potrzebny do przełączenia dźwigni dla nadajników
w zależności od rodzaju przełączania:
– astabilny bez wychwytu: 5 Nm do 7 Nm
– astabilny z wychwytem: 7 Nm do 9 Nm
– stabilny: 8 Nm do 10 Nm
Średnica wprowadzanego przewodu: 6 ÷ 12 mm
Buczki KBB – 5 oraz KBB – 6
Buczki elektryczne przeznaczone są do nadawania sygnałów akustycznych. Mogą być stosowane w pomieszczeniach wilgotnych i na wolnym powietrzu. Odmiany buczków elektrycznych typu KBB-51.. mogą być zasilane prądem przemiennym o napięciu od 12V do 230V i prądem stałym o napięciu od 12V do 220V.
Dane techniczne.
Napięcie znamionowe zasilania: od 12V do 230V AC/ 50 Hz
od 12V do 220V DC
Tolerancja napięcia zasilania: – 10 %, + 10 %
Prąd znamionowy: od 0,11A do 1,10A AC/ 50 Hz
Od 0,09A do 0,90A DC
Poziom głośności: ≥90 dB
Stopień ochrony: IP65
Zaciski do przyłączania przewodów: do 2,5 mm²
Temperatura otoczenia: -25°C do +40°C
Wilgotność względna: do 95% % w temp. + 20 °C
Pozycja pracy: pionowa, komorą zaciskową w dół
Wymiary gabarytowe: 185x254x568 – dla buczka z tubą
185x222x270 – dla buczka bez tuby
Masa urządzenia : ok. 16 kg dla buczka z tubą
ok. 11 kg dla buczka bez tuby
Średnica wprowadzanego przewodu:6 ÷ 12 mm
